InconelX-750英科耐爾合金熱軋棒材

一、InconelX-750英科耐爾合金概述

InconelX-750合金主要是以γ′[Ni3(Al、Ti、Nb)]相進(jìn)行時(shí)效強(qiáng)化的鎳基高溫合金，在980℃以下具有良好的耐腐蝕和抗氧化性能，800℃以下具有較高的強(qiáng)度，540℃以下具有較好的耐松弛性能，同時(shí)還具有良好的成形性能和焊接性能。該合金主要用于制造航空發(fā)動機(jī)在800℃以下工作并要求強(qiáng)度較高的耐腐蝕的環(huán)形件、結(jié)構(gòu)件和螺栓等零件、在540℃以下工作的具有中等或較低應(yīng)力并要求耐松弛的平面彈簧和螺旋彈簧。還可用于制造氣輪機(jī)渦輪葉片等零件�？晒���(yīng)的品種有板材、帶材、棒材、鍛件、環(huán)形件、絲材和管材。

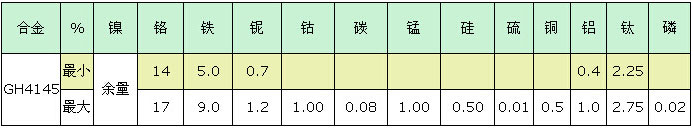

二、化學(xué)成分

三、物理性

密度 8.25 g/cm³

熔點(diǎn) 1395-1425℃

四、在常溫下合金的機(jī)械性能的最小值

五、InconelX-750工藝性能與要求：

5.1 InconelX-750成形性能 合金的鍛造溫度在1220～950℃之間均易成形。鋼錠開坯鍛造，其加熱溫度可在1200℃，為了使最終鍛件或棒材獲得良好的組織和性能，隨后的鍛造加熱溫度應(yīng)在相應(yīng)較低的溫度下進(jìn)行。終鍛溫度應(yīng)不低于950℃。該合金在劇烈成形工序后應(yīng)進(jìn)行固溶處理。

5.2 InconelX-750焊接性能 合金具有較好的焊接性能，可進(jìn)行各種焊接，但對大截面的零件較難進(jìn)行熔焊，而對小截面零件和薄板焊接性能較好。焊接必須在退火或固溶處理后進(jìn)行，焊后應(yīng)進(jìn)行消除應(yīng)力處理，采用980℃，保濕0.5h或900℃保濕2h。焊接組合件隨后進(jìn)行時(shí)效處理，可獲得近似完全熱處理狀態(tài)的強(qiáng)度。

5.3 InconelX-750切削加工與磨削性能 合金可以在各種狀態(tài)下進(jìn)行機(jī)械加工，退火或固溶狀態(tài)下機(jī)械加工性能良好。

六、InconelX-750合金具有以下特性：

GH4145在980℃以下具有良好的耐腐蝕和抗氧化性能，800℃以下具有較高的強(qiáng)度，540℃以下具有較好的耐松弛性能，同時(shí)還具有良好的成形性能和焊接性能，在低溫環(huán)境中有優(yōu)異的機(jī)械性能.

七、InconelX-750 應(yīng)用范圍應(yīng)用領(lǐng)域有：

該合金在高溫環(huán)境下具有良好的耐蝕性和蠕變斷裂強(qiáng)度 ,力學(xué)性能好 ,應(yīng)用十分廣泛 , 980℃以下有足夠的強(qiáng)度及抗腐蝕抗氧化性

1. 制造高溫下工作的彈簧 ,螺栓 ;燃?xì)鉁u輪機(jī)上的轉(zhuǎn)子葉片 ,葉輪和其它結(jié)構(gòu)件 ;

2. 火箭發(fā)動機(jī)上的推力室 ;

3. 飛機(jī)上的反推力裝置 ;

4. 大型的高壓容器 ;

5. 彈性氣封片,密封模片。
